Hvorfor er PCB-klemmeblokke afgørende for pålidelige elektriske forbindelser?
PCB klemrækkerer kritiske komponenter i moderne elektroniske systemer, der giver sikre og organiserede wire-to-board-forbindelser på tværs af industriel automation, strømdistribution, smarte enheder, vedvarende energisystemer og forbrugerelektronik. Denne omfattende guide udforsker deres funktioner, strukturer, fordele, udvælgelsesmetoder, almindelige problemer, installationspraksis og fremtidige tendenser for at hjælpe ingeniører, producenter og købere med at træffe informerede beslutninger.
Indholdsfortegnelse
- 1. Forståelse af PCB-klemmeblokke
- 2. Hvordan PCB-klemmeblokke virker
- 3. Hovedtyper af PCB-klemmeblokke
- 4. Materialer og konstruktion
- 5. Vigtige fordele
- 6. Almindelige applikationer
- 7. Sådan vælger du den rigtige PCB-klemmeblok
- 8. Almindelige fejl købere begår
- 9. Installations- og vedligeholdelsestips
- 10. PCB-klemmeblok vs. andre stik
- 11. Industritendenser og innovationer
- 12. Ofte stillede spørgsmål
- 13. Konklusion
1. Forståelse af PCB-klemmeblokke

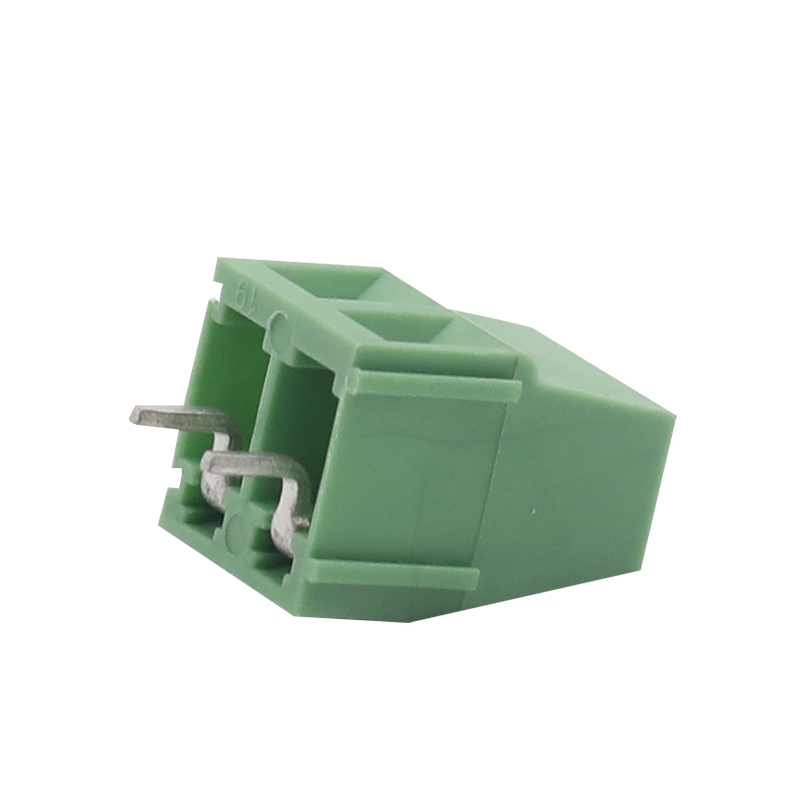

En PCB klemrække er et elektrisk stik designet til at fastgøre ledninger direkte på et printkort (PCB). Det skaber en stabil elektrisk forbindelse mellem eksterne ledninger og elektroniske kredsløb og forenkler samtidig montering, vedligeholdelse og fejlfinding.
I modsætning til permanente loddede ledningsforbindelser giver PCB-klemblokke brugere mulighed for hurtigt at tilslutte og frakoble ledninger uden at beskadige printkortet. Dette gør dem ekstremt værdifulde i systemer, der kræver hyppig vedligeholdelse eller udskiftning af komponenter.
Disse stik findes almindeligvis i:
- Industrielle kontrolsystemer
- Strømforsyninger
- Sikkerhedssystemer
- VVS udstyr
- Telekommunikationsudstyr
- Udstyr til vedvarende energi
- Bilelektronik
- Smart home produkter
Nøglefunktion:PCB-klemmer giver sikre, organiserede og vibrationsbestandige ledningsforbindelser, samtidig med at installationstid og vedligeholdelseskompleksitet reduceres.
2. Hvordan PCB-klemmeblokke virker
PCB klemrækker fungerer ved at klemme ledninger ind i ledende terminaler, der er monteret direkte på printet. Elektrisk strøm løber fra den eksterne ledning gennem metallederen og ind i printpladen.
De fleste PCB klemrækker bruger en af følgende ledningsfastgørelsesmetoder:
| Tilslutningsmetode | Beskrivelse | Fordele |
|---|---|---|
| Skrueklemme | Wire sikret med skruer | Stærk og pålidelig forbindelse |
| Fjederklemme | Fjedertryk holder ledningen på plads | Hurtig montering og vibrationsbestandighed |
| Push-In | Direkte indføringsforbindelse | Hurtig montering |
| Barriere type | Isolerede barrierer mellem terminaler | Forbedret sikkerhed |
Når den er tilsluttet, sikrer klemrækken kontinuerlig elektrisk ledningsevne, samtidig med at den beskytter mod utilsigtet ledningsløsning.
3. Hovedtyper af PCB-klemmeblokke
Forskellige applikationer kræver forskellige printklemmedesign. At forstå de tilgængelige typer hjælper ingeniører med at vælge den rigtige løsning.
Gennemgående PCB klemrækker
Disse monteres gennem borede huller i printet og loddes på den modsatte side. De tilbyder fremragende mekanisk styrke og bruges almindeligvis i miljøer med høj vibration.
Overflademonterede PCB klemrækker
Overflademonteringsdesign er fastgjort direkte til PCB-overfladen, hvilket understøtter automatiseret fremstilling og kompakte layouts.
Stikbare PCB klemrækker
Stikbare versioner gør det muligt at trække stikket ud uden at afbryde individuelle ledninger. De er ideelle til modulært udstyr og hurtig vedligeholdelse.
Retvinklede PCB klemrækker
Retvinklede designs sparer lodret plads og hjælper med at optimere kabinetlayouterne.
Højstrøms PCB-klemmeblokke
Disse blokke er designet til store elektriske belastninger og har større ledere og forbedret varmemodstand.
Industriel automation
Pålidelig signaloverførsel og holdbar ydeevne under vibrationer.
Strøm Udstyr
Håndterer højere spændings- og strømkrav sikkert.
Forbrugerelektronik
Kompakt design understøtter mindre og smartere produkter.
4. Materialer og konstruktion
Ydeevnen af en PCB klemrække afhænger i høj grad af dens materialer og strukturelle design.
| Komponent | Fælles materiale | Formål |
|---|---|---|
| Boliger | PA66 nylon | Flammemodstand og isolering |
| Leder | Kobberlegering | Elektrisk ledningsevne |
| Plating | Tin eller nikkel | Korrosionsbestandighed |
| Skruer | Stål | Mekanisk fastgørelse |
Materialer af høj kvalitet forbedrer elektrisk effektivitet, termisk stabilitet og langsigtet holdbarhed.
5. Vigtige fordele
PCB-klemmer giver betydelige fordele for producenter, installatører og vedligeholdelsesteams.
- Nem ledningsføring:Forenkler installation og udskiftning af kabel.
- Reduceret nedetid:Hurtigere vedligeholdelse og fejlfinding.
- Sikker forbindelse:Stærk mekanisk ledningsfastholdelse.
- Kompakt design:Effektiv udnyttelse af PCB plads.
- Skalerbarhed:Fås i flere stangkonfigurationer.
- Sikkerhed:Forhindrer utilsigtede kortslutninger.
- Omkostningseffektivitet:Reducerer monteringsarbejdsomkostninger.
- Fleksibilitet:Understøtter forskellige ledningsstørrelser og spændinger.
Mange ingeniører foretrækker PCB-klemmer, fordi de forenkler vedligeholdelsen i marken, samtidig med at de sikrer pålidelig elektrisk ydeevne over lange driftsperioder.
6. Almindelige applikationer
PCB klemrækker bruges i næsten enhver moderne elektrisk industri.
Industrielle kontrolsystemer
Fabrikker er afhængige af klemrækker til sensorer, relæer, PLC'er og automatiseringssystemer, hvor vibrationsmodstand og vedligeholdelsesadgang er kritisk.
Vedvarende energi
Solcelle-invertere og vindenergisystemer bruger PCB-klemmer til effektiv strømoverførsel og stabile forbindelser under skiftende miljøforhold.
Medicinsk udstyr
Medicinsk elektronik kræver meget pålidelige forbindelser til overvågningsenheder og diagnostiske systemer.
Transport
Jernbanesystemer, elektriske køretøjer og ladestationer bruger robuste klemrækker til højstrømsanvendelser.
Smarte bygninger
Lysstyringssystemer, sikkerhedsanordninger og HVAC-udstyr afhænger af organiserede PCB-forbindelser.
7. Sådan vælger du den rigtige PCB-klemmeblok
Valg af den korrekte PCB klemrække kræver nøje overvejelse af tekniske og miljømæssige krav.
| Udvælgelsesfaktor | Hvorfor det betyder noget |
|---|---|
| Nuværende vurdering | Forhindrer overophedning |
| Spændingsværdi | Sikrer sikker isoleringsevne |
| Trådstørrelse | Sikrer korrekt kompatibilitet |
| Pitch størrelse | Påvirker PCB-afstanden |
| Monteringstype | Understøtter layoutkrav |
| Driftstemperatur | Sikrer langtidsholdbarhed |
| Miljøbeskyttelse | Beskytter mod støv og fugt |
Købere bør også verificere certificeringer som UL-, CE- og RoHS-overholdelse, når de vælger produkter til internationale markeder.
8. Almindelige fejl købere begår
Forkert valg af klemrække kan føre til dyre fejl, overophedning eller vedligeholdelsesproblemer.
- Valg af utilstrækkelige nuværende vurderinger
- Ignorerer miljøforhold
- Bruger inkompatible ledningsstørrelser
- Valg af materialer af lav kvalitet
- Ukorrekt printafstandsdesign
- Ignorerer vibrationskrav
- Med udsigt over internationale sikkerhedscertificeringer
Omhyggelig teknisk evaluering hjælper med at undgå pålidelighedsproblemer og uventet nedetid.
9. Installations- og vedligeholdelsestips
Korrekt installation er afgørende for stabil ydeevne og elektrisk sikkerhed.
Best Practices for installation
- Brug det korrekte skruetrækkermoment.
- Undgå at overspænde skruerne.
- Afisoler ledninger nøjagtigt.
- Undgå løse trådtråde.
- Følg strøm- og spændingsspecifikationerne.
- Undersøg loddekvaliteten for modeller med gennemgående huller.
Vedligeholdelsesanbefalinger
- Inspicer forbindelser med jævne mellemrum.
- Tjek for tegn på overophedning.
- Se efter korrosion eller misfarvning.
- Efterspænd skruerne om nødvendigt.
- Rens støvophobning regelmæssigt.
Rutinemæssig inspektion forlænger levetiden for printklemmerne betydeligt og minimerer elektriske fejl.
10. PCB-klemmeblok vs. andre stik
| Feature | PCB klemrække | Loddetråd | Crimp Connector |
|---|---|---|---|
| Opretholdelse | Let | Vanskelig | Moderat |
| Installationshastighed | Hurtig | Langsom | Hurtig |
| Genanvendelighed | Fremragende | Dårlig | God |
| Pålidelighed | Høj | Høj | Høj |
PCB klemrækker giver en fremragende balance mellem pålidelighed, servicevenlighed og installationseffektivitet.
11. Industritendenser og innovationer
I takt med at elektronikken fortsætter med at udvikle sig, udvikler PCB-klemmeteknologien sig hurtigt.
- Miniaturiserede højdensitetsdesign
- Værktøjsfri push-in teknologi
- Forbedret vibrationsmodstand
- Smart overvågningsintegration
- Højere strømkapacitet
- Forbedrede flammehæmmende materialer
- Miljøvenlig fremstilling
Producenter udvikler også løsninger til Industri 4.0, elektriske køretøjer og vedvarende energisystemer.
12. Ofte stillede spørgsmål
Hvad er hovedformålet med en PCB klemrække?
Dens hovedformål er at give sikre og aftagelige ledningsforbindelser til printkort.
Er PCB klemrækker genbrugelige?
Ja. De fleste PCB klemrækker er designet til gentagen ledningsindsættelse og -fjernelse.
Hvilke industrier bruger PCB klemrækker mest?
Industriel automation, strømsystemer, vedvarende energi, telekommunikation, transport og forbrugerelektronik bruger dem i vid udstrækning.
Hvordan vælger jeg den korrekte aktuelle vurdering?
Vælg en klemrække med en strømstyrke, der er højere end dit systems maksimale forventede belastning for at sikre sikker drift.
Hvad forårsager overophedning af klemrækken?
Almindelige årsager omfatter løse ledninger, overdreven strøm, forkert ledningsstørrelse og ledende materialer af dårlig kvalitet.
Kan PCB klemrækker håndtere vibrationer?
Ja. Fjeder-klemme og højkvalitets skrueklemme designs giver fremragende vibrationsmodstand.
13. Konklusion
PCB klemrækker spiller en afgørende rolle for at sikre sikre, effektive og vedligeholdelige elektriske forbindelser på tværs af utallige industrier. Deres fleksibilitet, pålidelighed og lette installation gør dem uundværlige i moderne elektroniske systemer.
Uanset om det bruges i industrimaskiner, udstyr til vedvarende energi, transportsystemer eller forbrugerelektronik, har valg af den rigtige PCB-klemme en direkte indflydelse på ydeevne, sikkerhed og langsigtet pålidelighed.
Efterhånden som teknologien fortsætter med at udvikle sig, vil avancerede PCB-klemblokløsninger blive endnu mere kompakte, intelligente og effektive til at imødekomme voksende markedskrav.
Ningbo San'an Electronic Technology Co., Ltd.har specialiseret sig i pålidelige PCB klemrækker designet til industrielle, kommercielle og elektroniske applikationer verden over.
Vores erfarne team er forpligtet til at levere stabil kvalitet, avanceret produktion og professionel teknisk support skræddersyet til dine projektkrav. Kontakt osi dag for at diskutere dine PCB klemrækkebehov og opdage pålidelige tilslutningsløsninger til din virksomhed.
